Ce guide couvre l’installation de Trusscore SlatWall intégré avec Trusscore Wall&CeilingBoard. SlatWall s’intègre parfaitement à Wall&CeilingBoard pour créer un système mural et de rangement uniforme.
Vidéo : Comment installer Trusscore SlatWall avec Trusscore Wall&CeilingBoard
Avant l’installation, Trusscore SlatWall doit être placé dans l’environnement où il sera installé pendant un minimum de 24 heures. Ça réduit au minimum la dilatation et la contraction après l’installation et assure la meilleure qualité d’installation. Dessers ou enlève tout matériel d’emballage qui pourrait retenir le produit pendant qu’il s’acclimate.
Le Trusscore SlatWall nécessite une structure solide (montants en bois ou murs de maçonnerie) pour supporter le poids des panneaux et de tout ce qui y est accroché. Assure-toi que la structure est à la fois solide et stable.
Les panneaux SlatWall se chevauchent une fois installés. La hauteur totale du panneau est de 7-1/8″, et la surface exposée après l’installation est de 5-7/8″.
Les panneaux doivent commencer et se terminer fixés à un montant.
Les montants devraient être espacés de 16″ au centre au maximum pour supporter la pleine charge nominale de 75 lb par pied carré.
Lors de la transition de Wall&CeilingBoard à SlatWall, le panneau de SlatWall le plus bas chevauchera le panneau Wall&CeilingBoard d’environ 1-1/4″. Tiens compte de ce chevauchement quand tu planifies la hauteur d’installation.
Ce chevauchement s’applique aux configurations horizontales et verticales de Wall&CeilingBoard.
Vérifie si les surfaces sont droites et installe des fourrures ou des lattes au besoin
Installe des blocs de bois entre les montants autour des ouvertures de portes et de fenêtres pour donner plus de support aux moulures
Assure-toi que toute l’isolantion et les pare-vapeur sont installés selon le code du bâtiment local
Si tu installes par-dessus du gypse ou un autre matériau, repère et marque chaque montant avec un détecteur de montants
Assure-toi que le bâtiment est complètement fermé, que le système de chauffage et de climatisation (CVC) fonctionne, et que l’humidité résiduelle a été enlevée de l’aire de travail avant de commencer

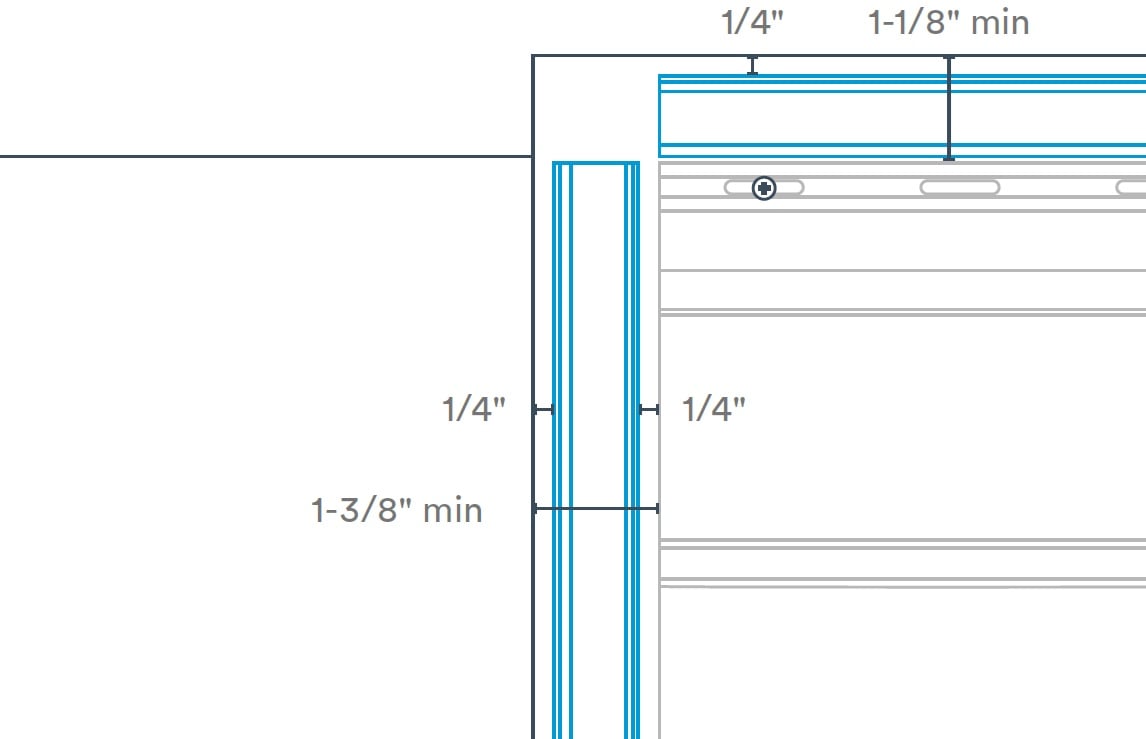

Planifie la disposition de ton installation et les mesures d’espacement appropriées. Laisse un espace suffisant (1-3/8" minimum) entre les panneaux Wall&CeilingBoard et la zone de panneaux SlatWall pour le couvre-joint encliquetable en H (H Channel Snap-In Trim). Cet espacement est le même pour les installations Wall&CeilingBoard horizontales et verticales.

Image : espacement du kit H Channel Snap-In entre SlatWall et Wall&CeilingBoard
À l’intérieur de la zone d’installation du SlatWall, repère et marque chaque montant dans le mur à l’aide d’un détecteur de montants. Utilise un niveau et un crayon pour marquer chaque montant du haut jusqu’au bas de ta zone d’installation, en t’assurant que chaque ligne est bien à la verticale.
Les panneaux SlatWall doivent commencer et se terminer fixés sur un montant. Chaque panneau doit aussi être fixé à des montants tous les 16 po au centre, au minimum, pour supporter jusqu’à 75 lb par pied carré.
Installe tes panneaux Trusscore Wall&CeilingBoard, en laissant une ouverture pour ton installation de SlatWall selon l’espacement déterminé à l’Étape 1.
Pour des instructions détaillées d’installation de Wall&CeilingBoard, consulte le guide d’installation Trusscore Wall&CeilingBoard.
Le Trusscore SlatWall s’installe directement au-dessus de panneaux Wall&CeilingBoard installés à la verticale ou à l’horizontale, sans moulures requises.
Quand tu installes des panneaux SlatWall au-dessus de Wall&CeilingBoard posé à la verticale :
Pose la lèvre du bas à l’arrière du panneau SlatWall directement au-dessus du panneau Wall&CeilingBoard en dessous
Utilise un niveau pour t’assurer que le panneau est bien de niveau à l’horizontale avant de le fixer
Quand tu poses des panneaux SlatWall au-dessus de Wall&CeilingBoard installés à l’horizontale, il y a deux configurations possibles :
Configuration 1 : installation à incréments égaux
Si la distance entre le plancher et le bas du premier panneau SlatWall est un multiple exact de 16″ (la largeur de la face exposée des panneaux Wall&CeilingBoard), le panneau SlatWall reposera directement sur le panneau Wall&CeilingBoard pleine largeur.
Configuration 2 : installation à hauteur personnalisée
Si la distance souhaitée entre le plancher et le bas du premier panneau SlatWall n’est pas un multiple exact de 16″, coupe en longueur (en déchirement) le panneau Wall&CeilingBoard le plus près du plancher à une largeur appropriée pour atteindre la hauteur de SlatWall souhaitée.
Avant de poser le premier panneau SlatWall (du bas) :
Utilise un niveau pour vérifier que le panneau Wall&CeilingBoard auquel tu te raccordes a été coupé et posé bien de niveau et en ligne droite
Fixe le panneau SlatWall au mur en vissant à travers la bride de vissage et dans chaque montant disponible
Ne serre pas trop les vis — ça va nuire à l’installation des panneaux suivants
En partant du bas, installe les autres panneaux SlatWall.
Place un panneau sur le dessus du panneau déjà installé, en alignant les extrémités des deux panneaux.
En commençant par une extrémité et en te déplaçant vers l’autre, applique une légère pression vers le bas (vers le plancher) pour emboîter le panneau dans celui déjà installé en dessous. Tu vas sentir et entendre un « clic » quand les panneaux seront bien emboîtés.

GIF: Regarde comment les panneaux SlatWall de Trusscore s’assemblent
Fixe le panneau en vissant une vis à travers les brides de vis fendues dans chacun des montants que tu as marqués plus tôt.
Répète les étapes 1 à 3 pour tous les panneaux restants.
Un ensemble de finition H Channel Snap-In Kit permet d’assurer la transition entre les extrémités des panneaux SlatWall et les panneaux Wall&CeilingBoard adjacents.
Le kit de moulure H Channel Snap-In comprend deux composants :
H Channel Snap-In
Base en U Channel
Assure-toi que la base en U Channel est retirée de la moulure H Channel Snap-In avant de commencer.
Avec une scie électrique, coupe l’extrémité d’une moulure encliquetable en H à un angle de 45° (en onglet). Pour de meilleurs résultats, place le côté fini de la moulure vers le haut pour faire la coupe.
Place la moulure encliquetable en H à ton endroit d’installation et fais une marque à l’endroit où elle rejoint le bord inférieur du panneau SlatWall le plus bas. Coupe la moulure encliquetable en H à angle droit à cette marque.
Mesure et marque 1-1/4″ vers l’intérieur à partir du bord (bout) du bas de la moulure encliquetable en H. À la marque, fais une coupe verticale dans les deux entretoises rainurées avec des cisailles à tôle.
Avec le bout des cisailles à tôle, enlève le matériau d’entretoise restant entre ta coupe verticale et le bord du bas (bout) de la moulure. Le matériau restant doit être assez mince pour permettre à la pièce encliquetable en H de s’asseoir à plat par-dessus le panneau Wall&CeilingBoard situé en dessous, sans obstruction.
Une moulure encliquetable en H permet de faire la transition entre le haut des panneaux SlatWall et les panneaux Wall&CeilingBoard installés au-dessus.
Place la base du U Channel de façon à ce que, quand le H Channel Snap-In est inséré en place, le rebord sur le bord extérieur du H Channel Snap-In soit aligné avec la rainure de la rangée du haut du panneau SlatWall.
En fixant la base du U Channel au mur, laisse un espace d’environ 1/4 entre la base du U Channel et le Wall&CeilingBoard installé au-dessus de la zone SlatWall.
Pour plus d’information sur l’installation du Trusscore SlatWall, télécharge notre guide d’installation détaillé.
